一、厂家介绍及用途：

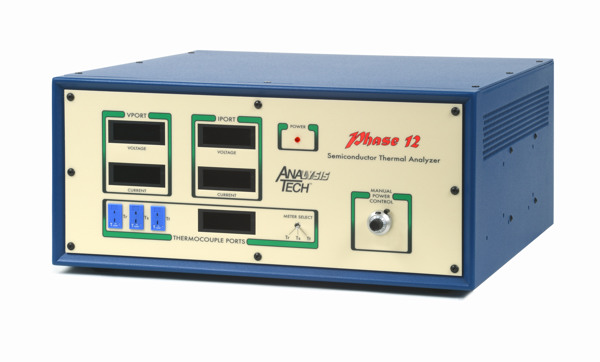

型号 Phase12 热阻测试仪产自美国 Analysis Tech(Anatech)公司，符合美军标和JEDEC 标准.
Analysis Tech Inc.成立于 1983 年，坐落于波士顿北部，是电子封装器件可靠性测试的国际设计，制造公司。创始人 John W.Sofia 是美国麻省理工的博士，并且是提出焊点可靠性,热阻分析和热导率理论的专家. 发表了很多关于热阻测试于分析，热导率及焊点可靠性方面的论文. Analysis Tech Inc. 在美国有独立的实验室提供技术支持. 在全世界热阻测试仪这套设备有几百家知名客户.
主要用于测试二极管，三极管，线形调压器，可控硅，LED，MOSFET，MESFET ,IGBT，IC 等分立功率器件的热阻测试及分析。

二、Phase12 的功能：

PHASE12 可以测试Rja，Rjc，Rjb Rjl 的热阻（测试原理符合JEDEC51-1 定义的动态及静态测试方法）

图 一

Phase12 测试来的数据，将产生上图。左上角的数字说明这个器件有四个层次（为了可以清楚的了解不同层次，可以将这个图转换成图三）。其中第一个是芯片下的粘接层的阻抗值，后面Tau 是完成的测试时间，四个层次的阻抗值之和就是这个器件的热阻值。并且每一个拐点都表明热进入了一个新

的层次。每个层次的数据将表明这个器件不同层向外散热的好坏，对不同厂家同类产品而言，可以让我们选择热阻值非常好的厂家；同时它也可以检测同一厂家，同类产品，不同批次质量的差异，从而评测出该厂家生产工艺的稳定性。

1）瞬态阻抗(Thermal Impedance)测试，可以得到从开始加热到结温达到稳定这一过程中的瞬态阻抗数据。见上图

2）稳态热阻(Thermal Resistance)各项参数的测试，其包括：Rja,Rjb,Rjc,Rjl, 当器件在给一定的工作电流后。热量不断地向外扩散，最后达到了热平衡，这时得到的结果是稳态热阻值。在没有达到热平衡之前测试到的是热阻抗。

3）可以得到用不同占空比方波测试时的阻抗与热阻值。

图 二

4）内部封装结构与其散热能力的相关性分析(Structure Function)，可以通过将类似的图一转换成下面所示的曲线分析图（热容与热阻关系图），这样更能体现不同结构下热阻，以 LED 为例从图中可以看出 LED 器件散热能力的瓶颈所在，对 LED 封装工艺的改进和封装材料的选择有很大帮助。下图为两种不同封装结构的LED 样品的分析图。

不只 LED 器件可以得到这个分析图，而且其他的器件也可以得到这个图。并且也可以得到这种分析。
